Téměř v každém přípravku je potřeba díl polohovat, centrovat nebo zajistit. Firma TÜNKERS má připravená a vyzkoušená odpovídající řešení pro přesné a proti nežádoucímu pohybu zajištěné polohování.

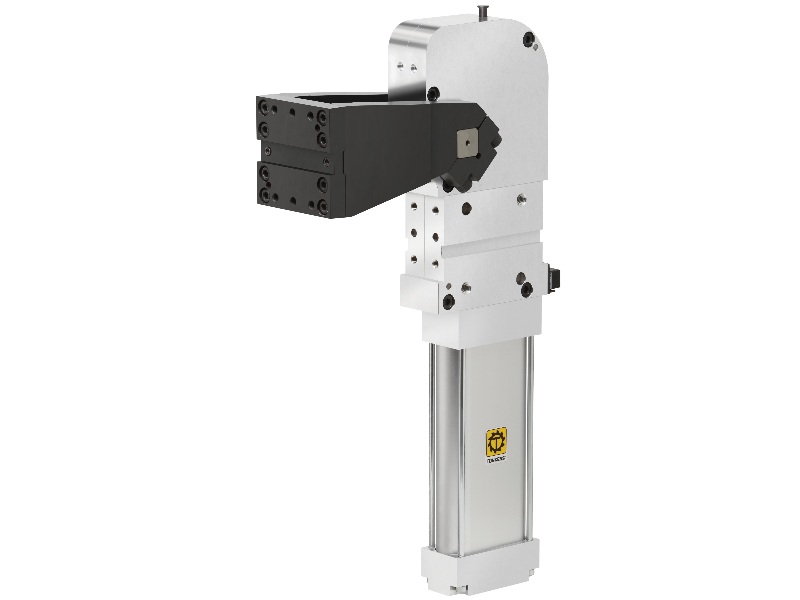

Kdekoliv potřebujete část nebo celý přípravek naklopit do správné pracovní pozice nebo usnadnit například zakládání dílů. V mnoha velikostech a provedeních. S pneumatickým nebo elektrickým pohonem. To jsou naklápěcí jednotky TÜNKERS.
LINEÁRNÍ JEDNOTKY POSUVY

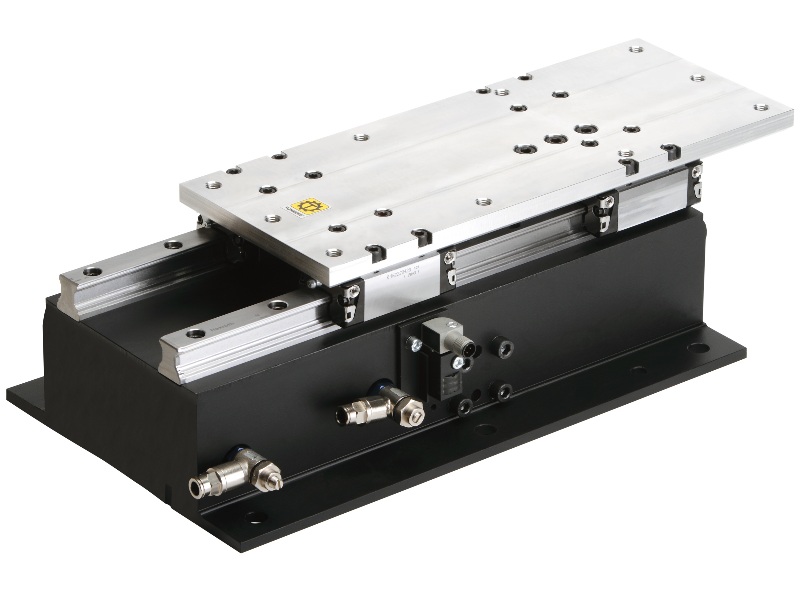

LINEÁRNÍ POLOHOVACÍ JEDNOTKY
Inteligentní TÜNKERS Linear Motion - pneumatické nebo pro servomotory 24V až 400V s motorovou brzdou a servomotorem. Hlavní výhody: Lichoběžníkový nebo kuličkový šroub bez vůle, robustní vodicí systém se 4 vodicími vozíky.Zapouzdřený modulární systém s přesnou konstrukcí panelu.Lze zvolit varianty připojení.
SILOVÉ VÁLCE
pneumatické silové válce s mechanickou multiplikací síly, jsou ideální pro použití v aplikacích jako je děrování, ohýbání, ražení apod. V naší nabídce najdete silové válce v kruhové formě (řada MZR) a oválné formě (řada MZ). Oválná forma je obzvláště vhodná do aplikací kde je potřeba umístit více válců vedle sebe.

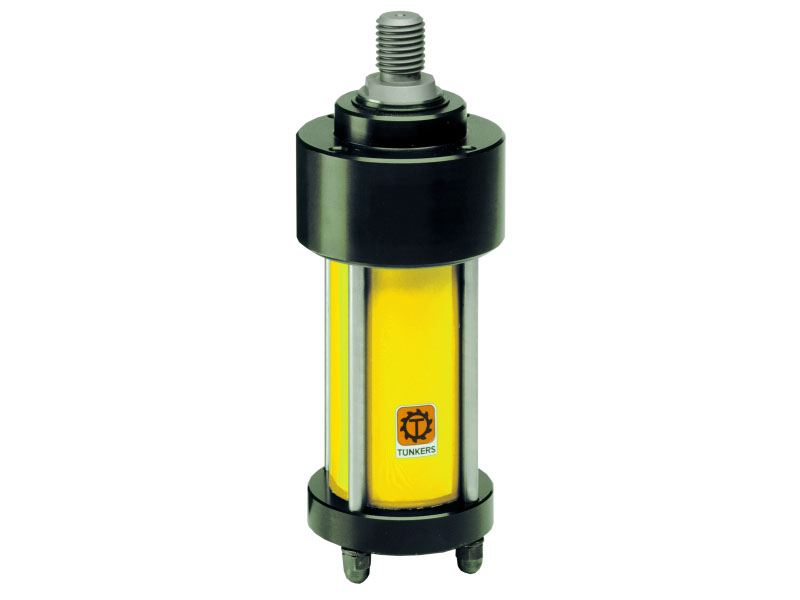

silové válce MZR
Válec s integrovaným přenosem síly pro vysokou upínací a zajišťovací sílu v koncové poloze.Základní tělo a převodový mechanismus z oceli.Pneumatický pohon s kulatým válcem.Zdvih 50-300 mm. Síla při 6bar až 40kN.

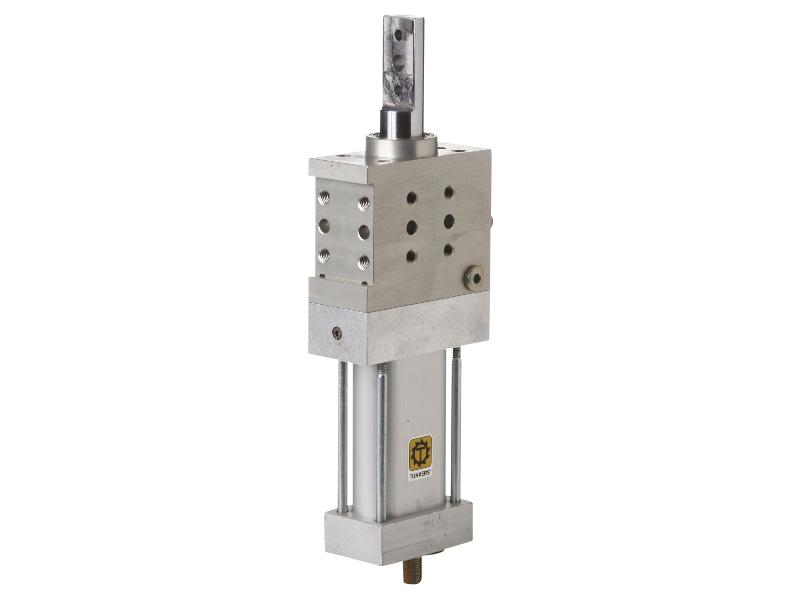

silové válce MZ
Pneumatický válec s mechanickým přenosem síly pro vysoké procesní síly v koncové poloze, ve které je síla válce vynásobena faktorem 8.Alternativně v kruhovém a plochém oválném provedení, různé možnosti adaptérů tlačných tyčí.Hliníkové nebo ocelové pouzdro s několika možnostmí připojení.Volitelné bez možnosti pootočení pístnice a dodatečným přesným vedením pro tlačnou tyč. Síla až 60 kN při 6bar.
Maximální síla je dosahována v posledních 6 mm celkového zdvihu. Značení válců, například MZ 63 značí ekvivalent kruhového válce o průměru 63 mm. Přičemž tento válec má půdorys 160x60mm a sílu 10kN. Pro srovnání válec MZR 63, poskytující rovněž 10kN má největší půdorys o průmeru 99mm.
Nezanedbatelnou výhodu je rovněž integrovaná signalizace polohy.
Kliknutím na Přijmout cookies dáváte souhlas s uložením vybraných cookies (nutné, preferenční, výkonnostní, marketingové). Cookies mají za cíl zlepšit fungování našeho webu, měřit jeho výkonnost a využívat naši reklamu cíleně. To jaké cookies budou uloženy, můžete svobodně rozhodnout pod tlačítkem Upravit nastavení. Prohlášení o cookies.
Využíváme soubory cookies a další technologie pro lepší uživatelský zážitek na webu. Následující kategorie můžete povolit či zakázat a svůj výběr uložit.
Tyto cookies jsou nezbytné pro zajištění základní funkčnosti webových stránek.
Preferenční cookies slouží pro zapamatování nastavení vašich preferencí pro příští návštěvu.
Výkonnostní cookies monitorují výkon celého webu.
Marketingové a reklamní cookies se využívají k měření a analýze webu.
Téměř v každém přípravku je potřeba díl polohovat, centrovat nebo zajistit. Firma TÜNKERS má připravená a vyzkoušená odpovídající řešení pro přesné a proti nežádoucímu pohybu zajištěné polohování.
Náklápěcí jednotky
Lineární polohovací jednotky
Polohování centrovacíh trnů

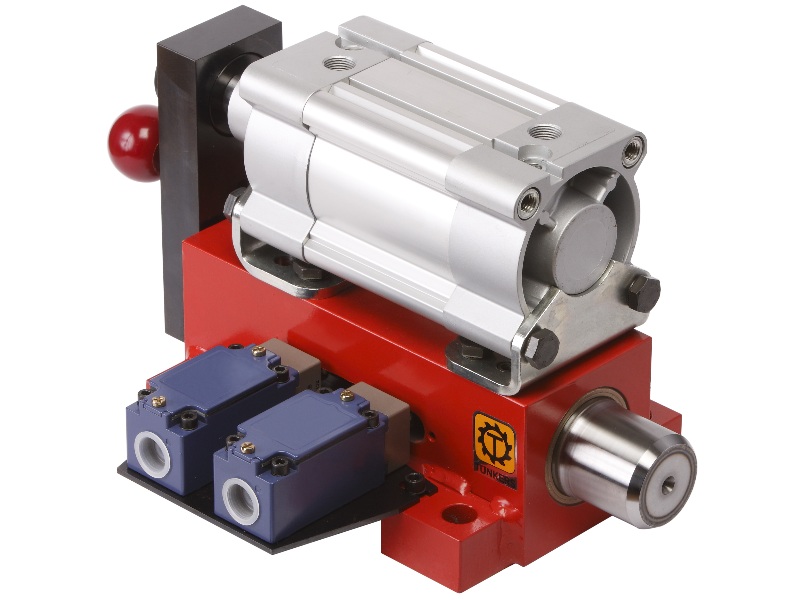

Zajištovací jednotky

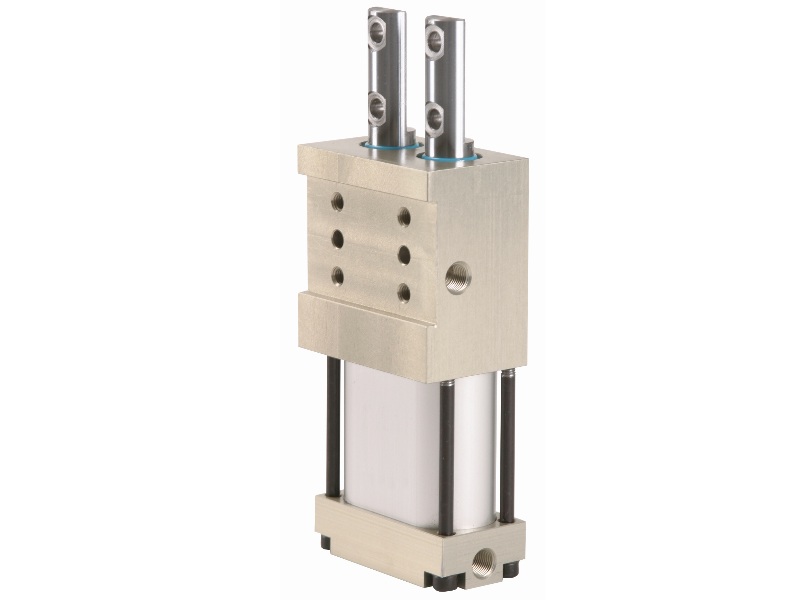

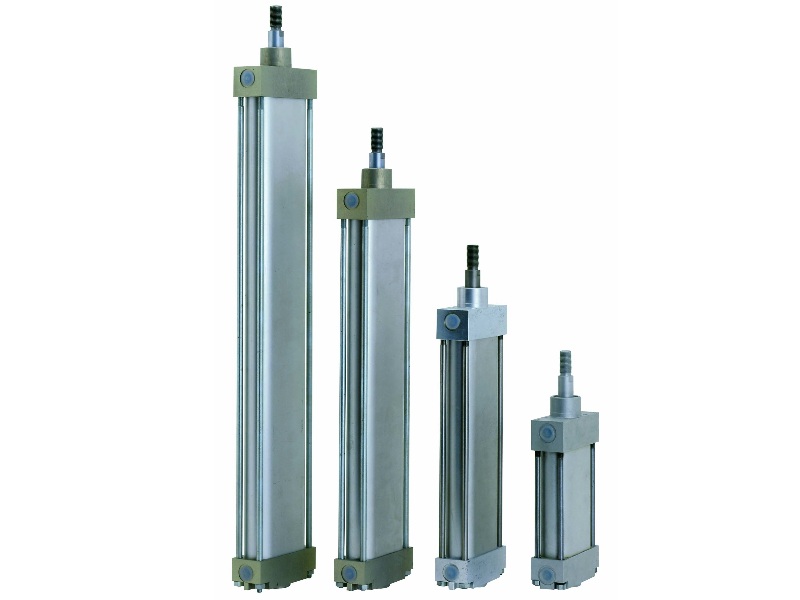

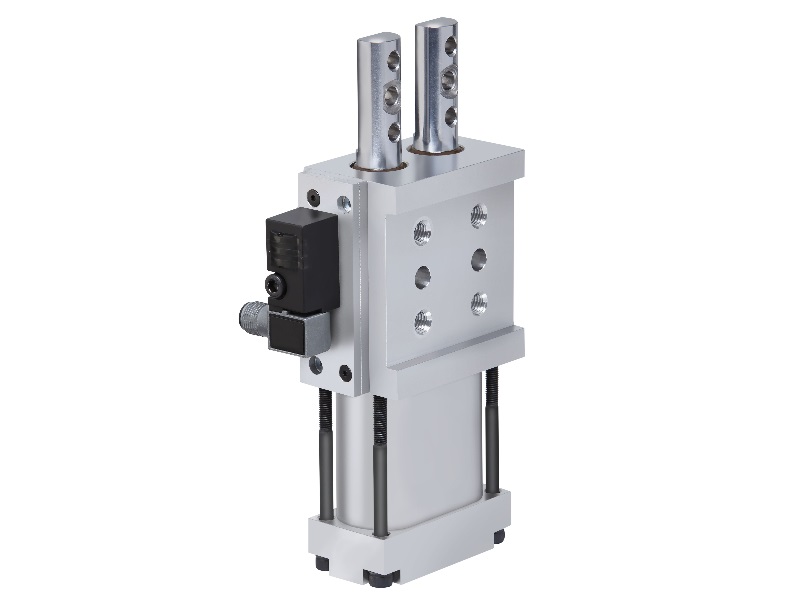

Lineární válce
Silové válce

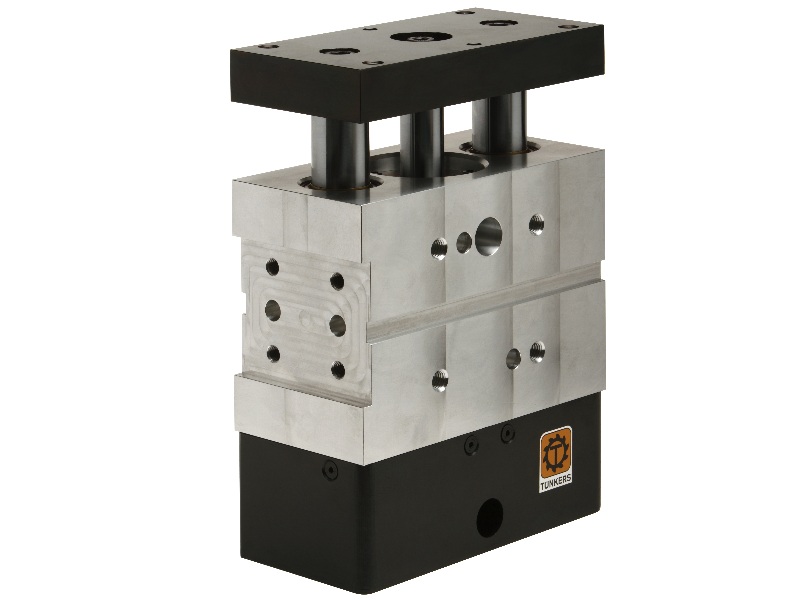

Zdvihací jednotky

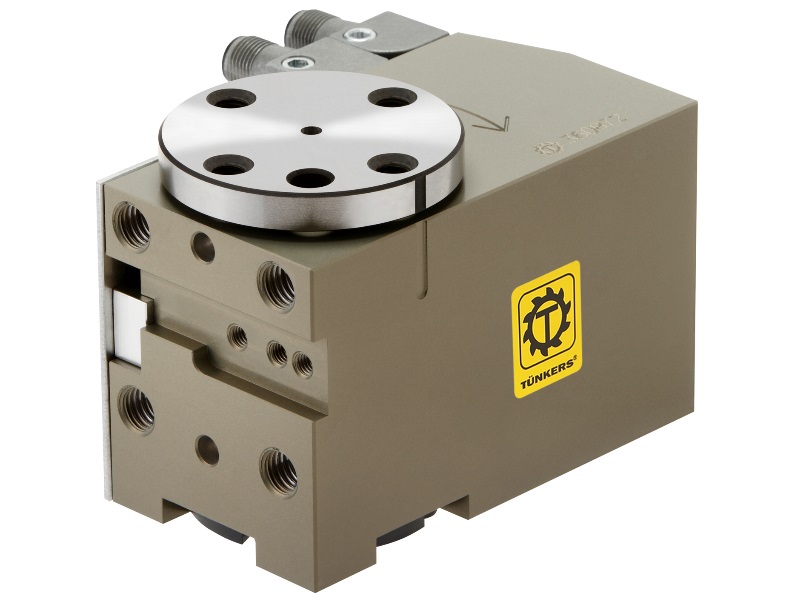

Otočné jednotky

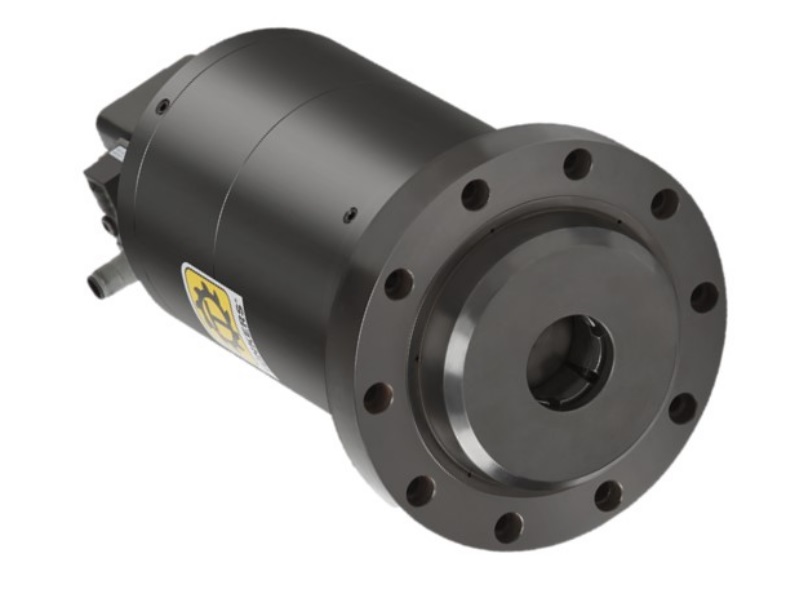

Upínací jednotky centrovací

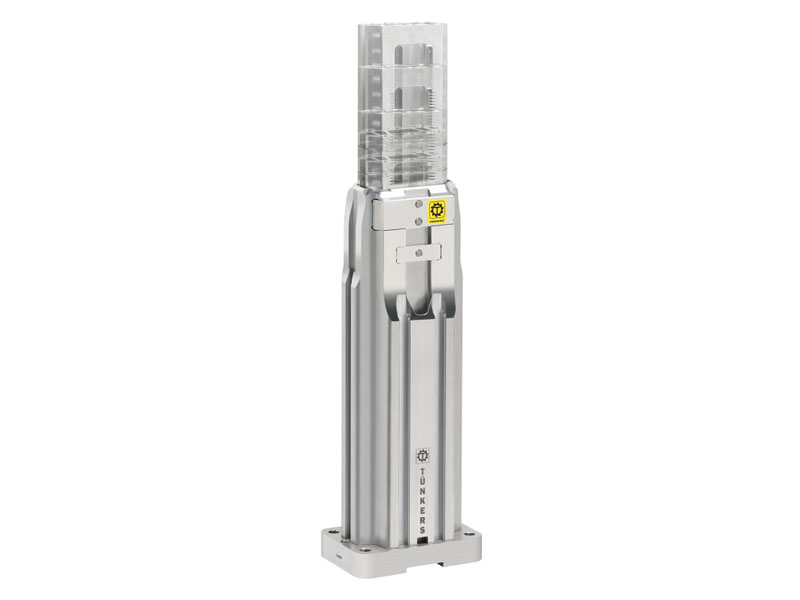

Multiflex konsole
COKOLIV KDYŽ POTŘEBUJETE
- POSUNOUT DO PRACOVNÍ POLOHY
- UPNOUT A ZÁROVEŇ CENTROVAT
- POOTOČIT
- NAKLOPIT
POLOHOVÁNÍ A LINEÁRNÍ POLOHOVACÍ JEDNOTKY
POLOHOVÁNÍ CENTROVACÍCH TRNŮ
PREZENTACE ZDE
NAKLÁPĚCÍ JEDNOTKY
Kdekoliv potřebujete část nebo celý přípravek naklopit do správné pracovní pozice nebo usnadnit například zakládání dílů. V mnoha velikostech a provedeních. S pneumatickým nebo elektrickým pohonem. To jsou naklápěcí jednotky TÜNKERS.
LINEÁRNÍ JEDNOTKY POSUVY
LINEÁRNÍ POLOHOVACÍ JEDNOTKY
Inteligentní TÜNKERS Linear Motion - pneumatické nebo pro servomotory 24V až 400V s motorovou brzdou a servomotorem. Hlavní výhody: Lichoběžníkový nebo kuličkový šroub bez vůle, robustní vodicí systém se 4 vodicími vozíky. Zapouzdřený modulární systém s přesnou konstrukcí panelu. Lze zvolit varianty připojení.
SILOVÉ VÁLCE
pneumatické silové válce s mechanickou multiplikací síly, jsou ideální pro použití v aplikacích jako je děrování, ohýbání, ražení apod. V naší nabídce najdete silové válce v kruhové formě (řada MZR) a oválné formě (řada MZ). Oválná forma je obzvláště vhodná do aplikací kde je potřeba umístit více válců vedle sebe.
silové válce MZR
silové válce MZ
Pneumatický válec s mechanickým přenosem síly pro vysoké procesní síly v koncové poloze, ve které je síla válce vynásobena faktorem 8. Alternativně v kruhovém a plochém oválném provedení, různé možnosti adaptérů tlačných tyčí. Hliníkové nebo ocelové pouzdro s několika možnostmí připojení. Volitelné bez možnosti pootočení pístnice a dodatečným přesným vedením pro tlačnou tyč. Síla až 60 kN při 6bar.
Maximální síla je dosahována v posledních 6 mm celkového zdvihu. Značení válců, například MZ 63 značí ekvivalent kruhového válce o průměru 63 mm. Přičemž tento válec má půdorys 160x60mm a sílu 10kN. Pro srovnání válec MZR 63, poskytující rovněž 10kN má největší půdorys o průmeru 99mm.
Nezanedbatelnou výhodu je rovněž integrovaná signalizace polohy.
Do TÜNKERS databanky můžete tudy.
