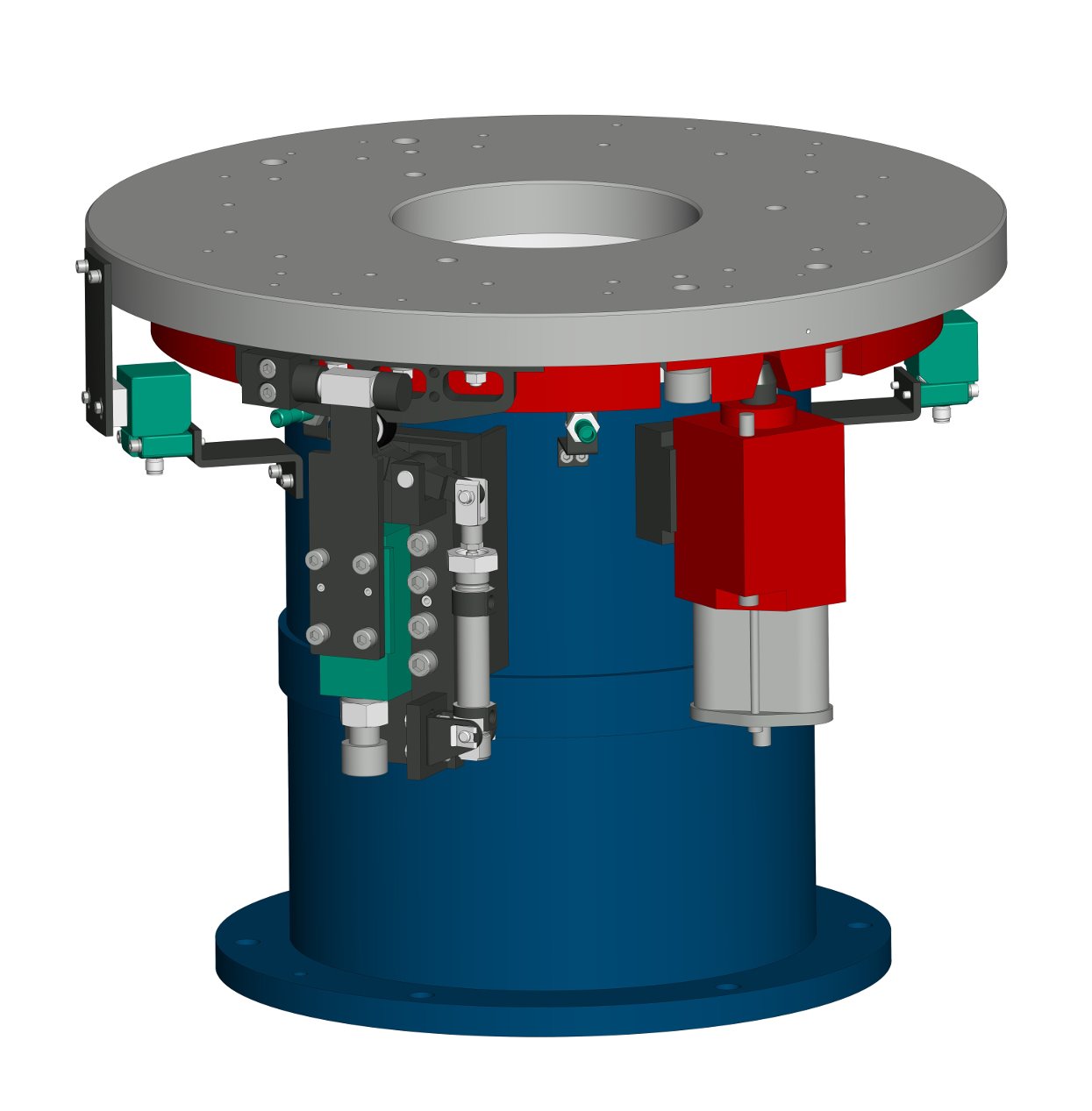

EXPERT TÜNKERS princip otočných stolů

Rotační pohony a pohyby zaujímají v současné technologii vysokou pozici a můžeme prohlásit že jsou základním předpokladem pro úspěšnou výrobu. Maximální spolehlivost procesu je tedy nejvyšším pravidlem při vývoji a konstrukci otočných stolů EXPERT TÜNKERS .

Zjednodušeně řečeno otočný stůl se skládá z pohonu, krytu a otočné desky. Uspořádání uložení desky přitom určuje celkový výkon otočného stolu. Patentovaný princip konstrukce EXPERT TÜNKERS umožňuje velmi jednoduchou a nenáročnou údržbu a zároveň vysoce efektivní návrh systému.


Otočné stoly dodáváme ve dvou základních řadách.

Produktová prezentace je dostupná v sekci KE STAŽENÍ.


Otočné stoly s pevným dělením, řada EDX

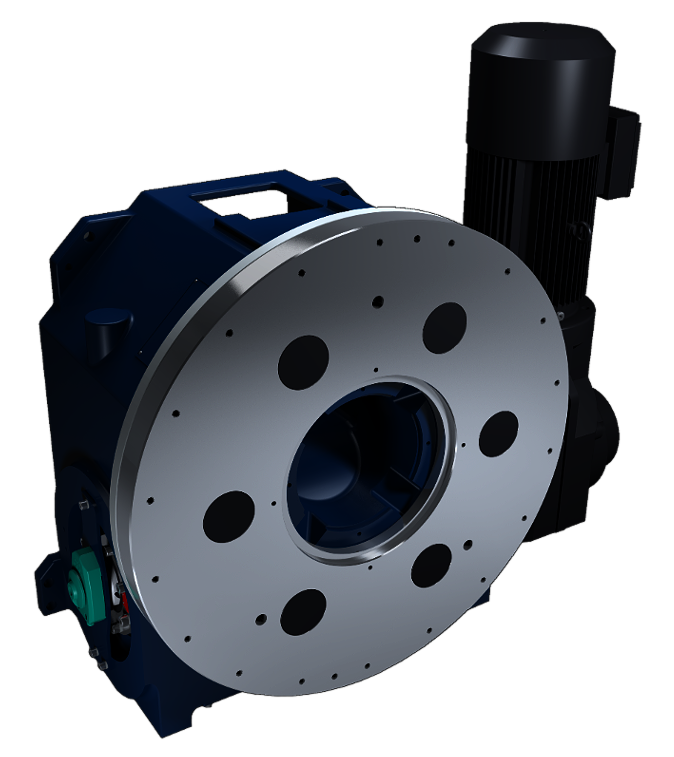

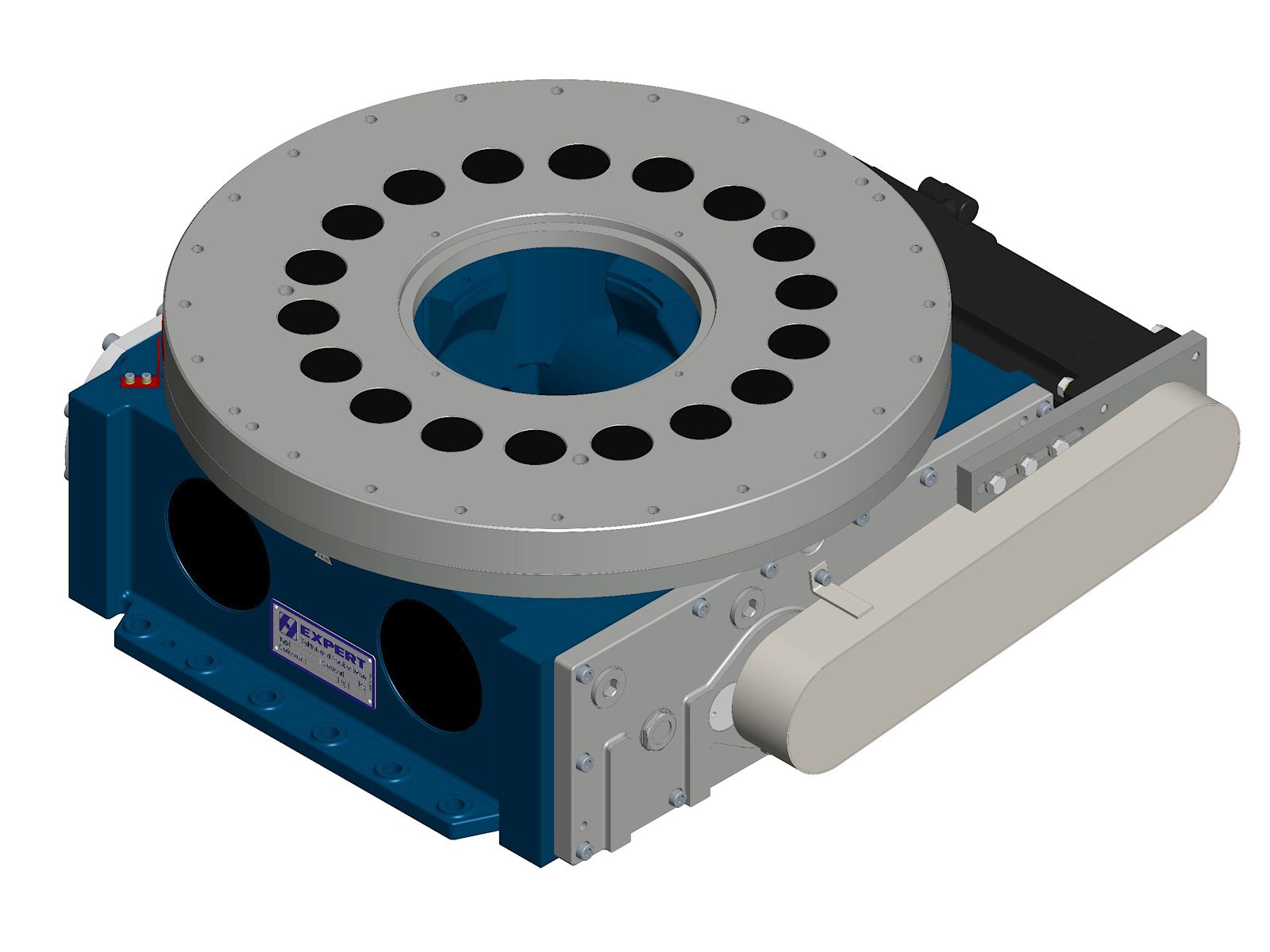

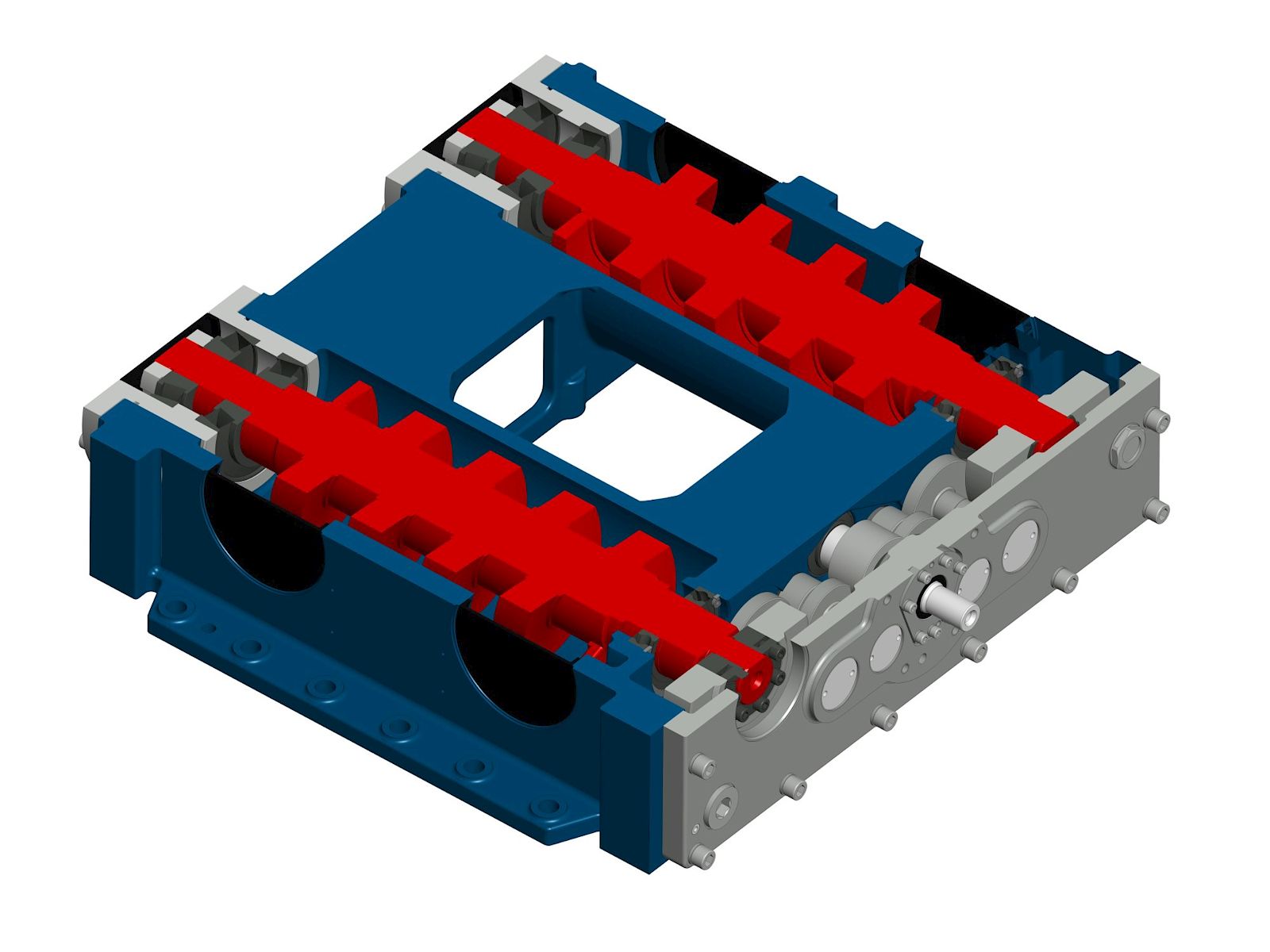

otočný stůl  otočný stůl EXPERT TÜNKERS řada EDX - funkční princip

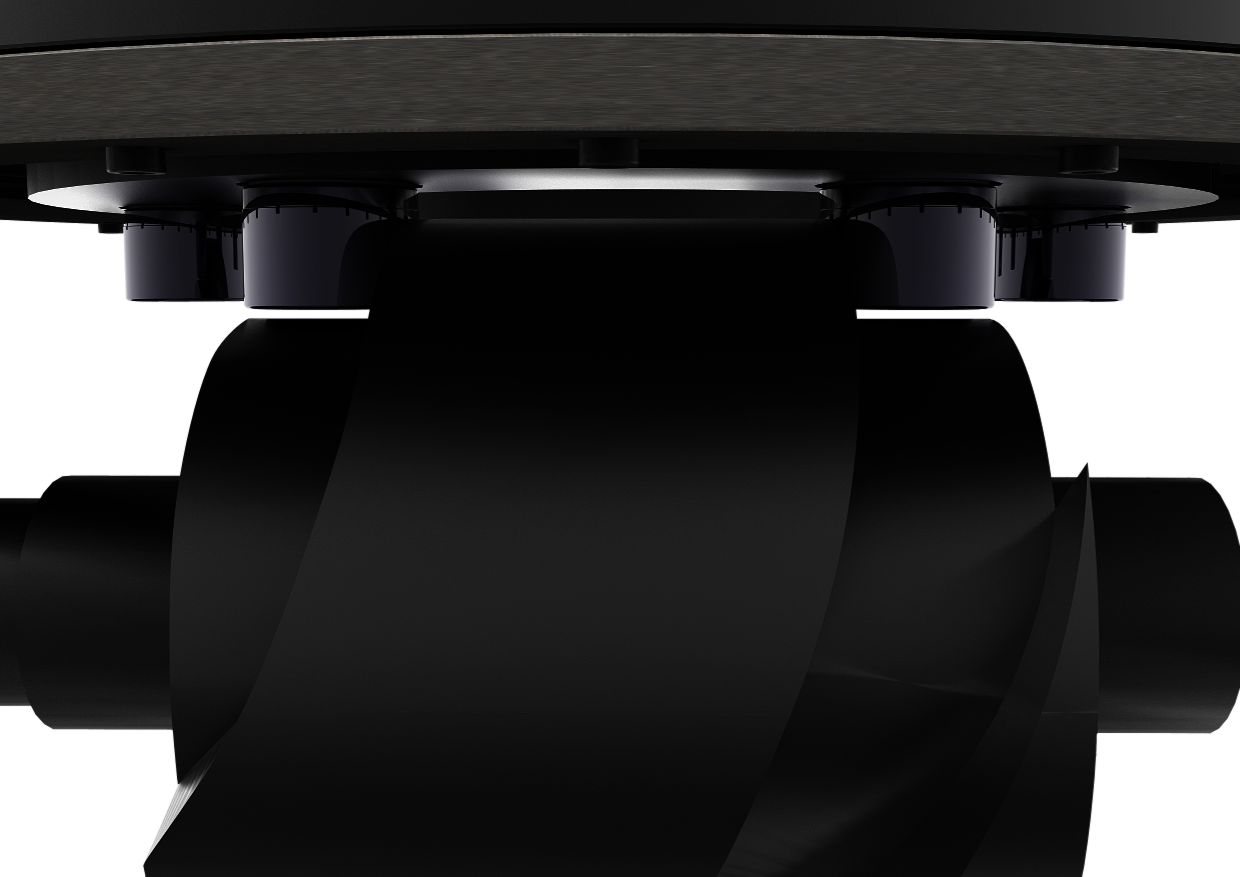

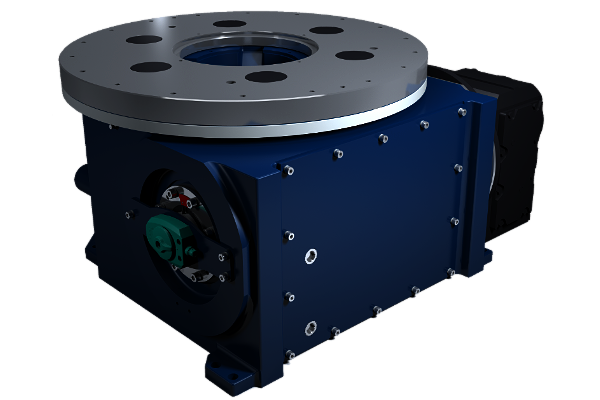

Otočné stoly a pohony řady EXPERT-TÜNKERS EDX jsou přesné krokové pohony s pevným stoupáním a maximálním točivým momentem. Používají se pro dynamické cyklování Vaší nástavby do váhy až 20 tun. Jsou poháněny energeticky účinným třífázovým motorem. Jeho konstantní rotační pohyb se převádí na hodinový pohyb desky stolu pomocí specificky tvarovaného vačkového válce s frézovaným profilem. Klasické aplikace jsou 2, 3 nebo 4 polohy s dobou cyklu mezi 2 až 6 sekundami.

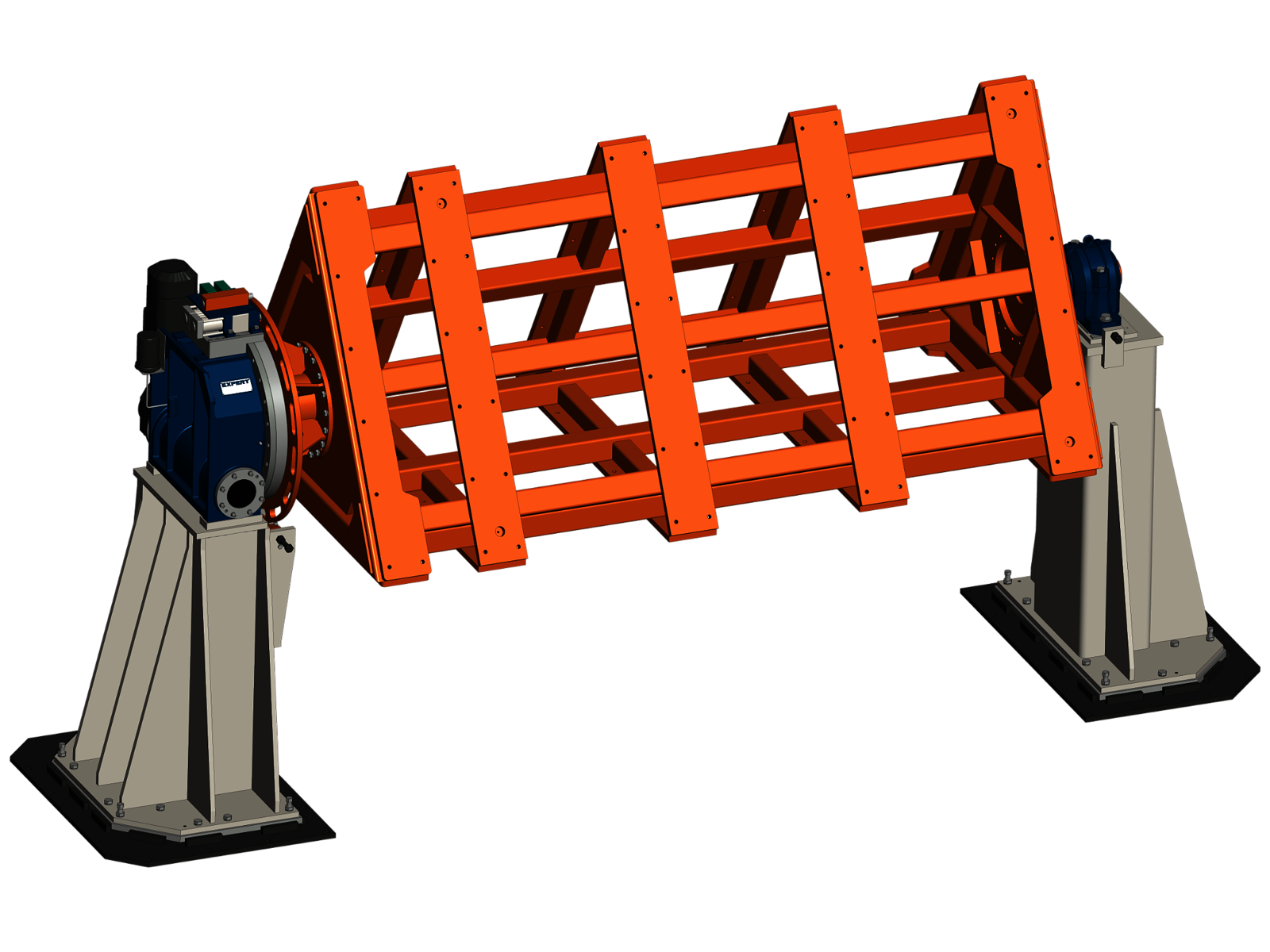

Na přání je samozřejmě možné i jiné rozdělení a doby cyklů. Pro individuální design pohonu nám prosím poskytněte vaše kompletní technické údaje o projektu. Typickými aplikacemi pro otočné stoly EXPERT-TÜNKERS jsou například změna obrobku ve svařovacích systémech v karosárně, přenos nosičů obrobků dovnitř a ven pracovní stanice nebo jako točna pro synchronizované pracovní sekvence v sériové výrobě. Naše rotační pohony jsou vhodné jak pro klasickou horizontální aplikaci jako otočný stůl, tak pro vertikální použití s ​​úsporou místa jako pohon polohovacího přípravku pro flexibilní výrobu.

Ovládání Smart-Turn speciálně navržené pro naše otočné stoly s pevným dělením je dokonalým doplňkem. Hledáte servo otočný stůl s flexibilním dělením? Podívejte se na naši sérii EDH.

Výhody řady EDX?

- Zablokovaná pracovní poloha

- Vyšší točivý moment díky zapojení více čepů

- Optimalizované rozložení sil na několik válcových čepů  v případě nouzového zastavení

- Vyšší točivé momenty s kompaktním designem

- Snadná údržba - výměna válcových čepů bez demontáže nástrojů

Základní technická data:

EDX otočné stoly | Technická data

Typ Ø-Desky otočného stolu Výška Max. axialní zaížení
EDX 610 360 mm 250 mm 1.500 kg
EDX 700 450 mm 310 mm 3.000 kg
EDX 810 560 mm 360 mm 4.500 kg
EDX 960 710 mm 450 mm 7.000 kg
EDX 1170 920 mm 550 mm 10.000 kg
EDX 1370 1.120 mm 620 mm 15.000 kg
EDX 1600 1.350 mm 720 mm 20.000 kg

Otočné stoly s flexibilním dělením, řada EDH

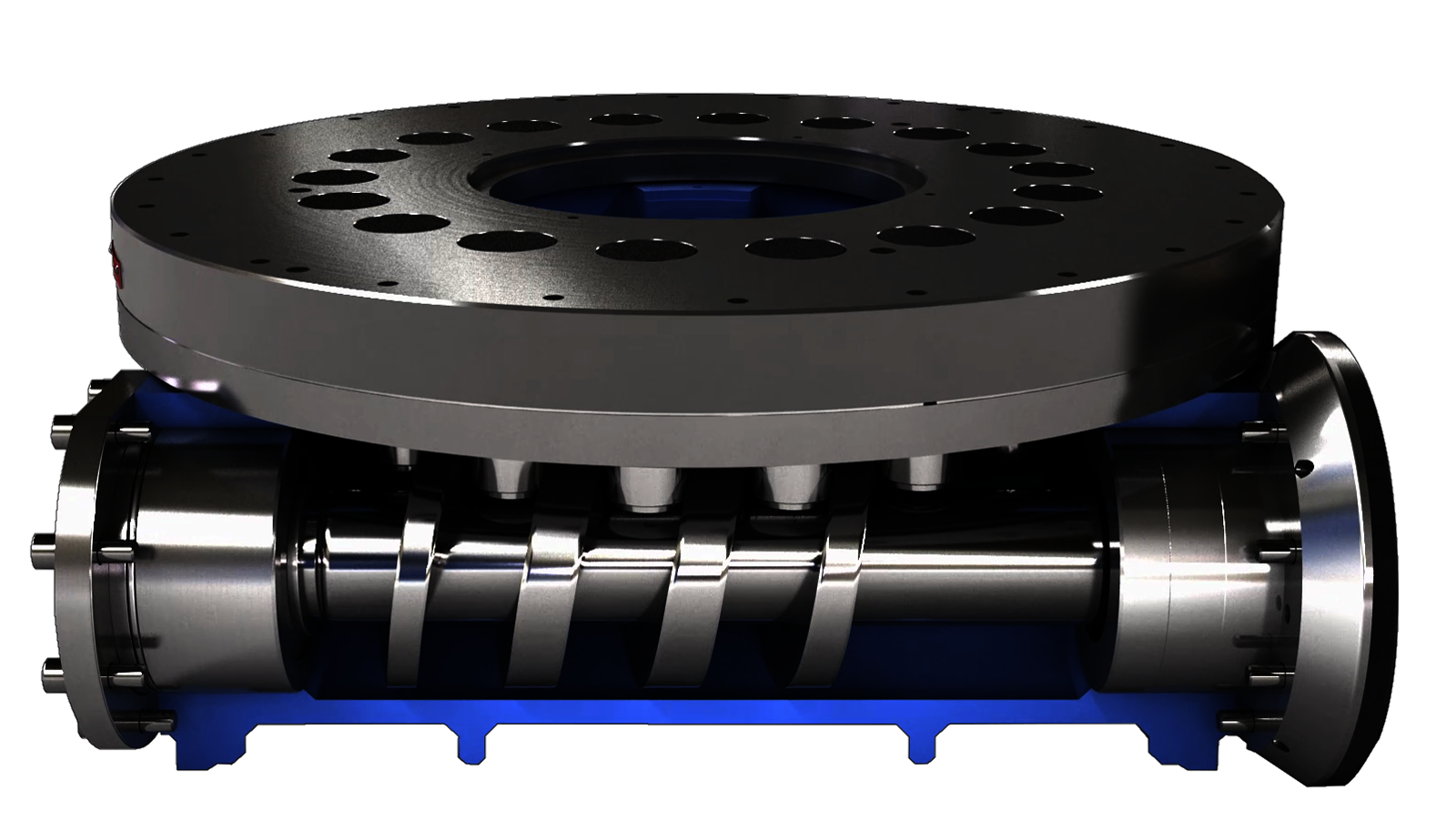

 Flexibilní otočné stoly a pohony řady  EDH jsou určeny pro realizaci flexibilních pracovních operací. Jsou založené na použití volně programovatelných servomotorů. Na rozdíl od standardních otočných stolů cyklus pohybů není definován ve formě indexu vačky, ale je řízen řídícím systémem za pomoci servomotoru.

Výhody této řady jsou hlavně:

- Vyšší točivý moment

- U řady EDH jsou vždy minimálně tři čepy ve styku s hřídelí, což zajišťuje přenos vyššího výkonu a větší přesnost stolu.

- Při nouzovém zastavení se síly dělí na více čepů a výsledkem je tedy vyšší bezpečnost.

- Menší zástavbové rozměry pro daný točivý moment ve srovnání s řadou EDX

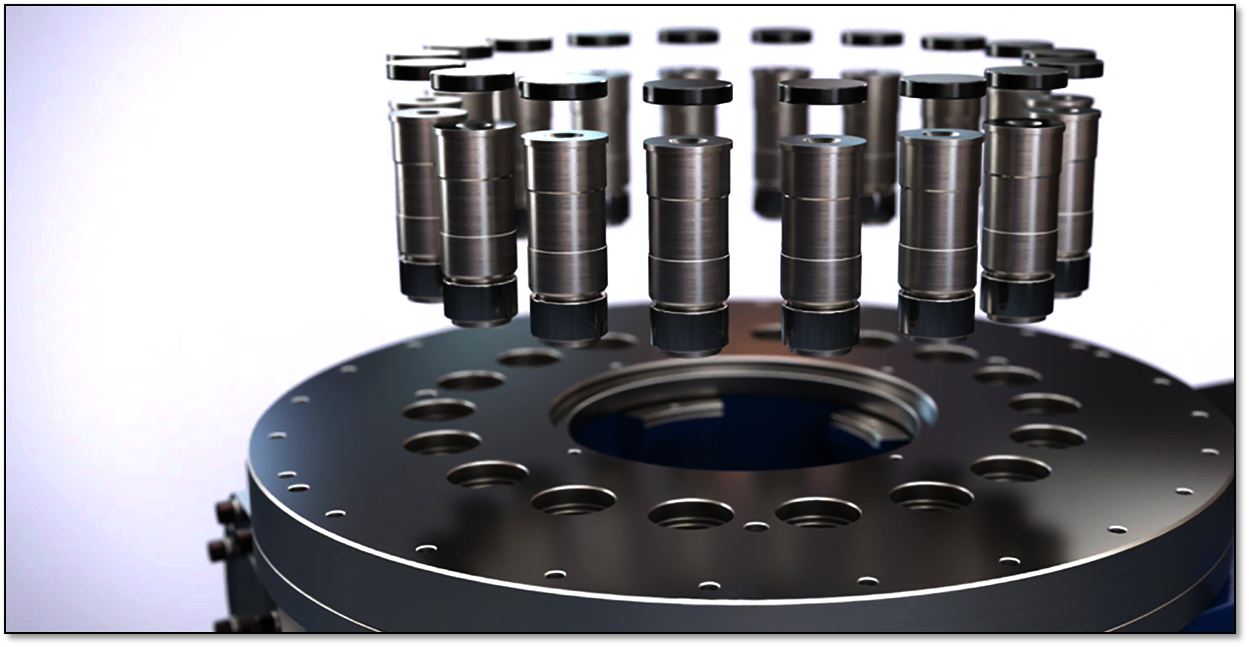

otočný stůl EDH EXPERT-TUENKERS

EDH otočné stoly - technická data

Typ Ø-desky otočného stolu Výška Max. axiální zatížení
EDH 610 360 mm 190 mm 1.500 kg
EDH 700 450 mm 240 mm 3.000 kg
EDH 810 560 mm 280 mm 4.500 kg
EDH 960 710 mm 310 mm 7.000 kg
EDH 1070 820 mm 340 mm 8.500 kg
EDH 1170 920 mm 360 mm 10.000 kg
EDH 1270 1.020 mm 410 mm 12.500 kg
EDH 1370 1.120 mm 420 mm 15.000 kg
EDH 1600 1.350 mm 480 mm 20.000 kg
EDH 2050 1.800 mm 480 mm 30.000 kg
EDH 2550 2.300 mm 450 mm 40.000 kg
EDH 3250 3.000 mm 600 mm 50.000 kg

Rotační rozdělovač vzduch - elektro - řízení

jako originální příslušenství nebo separátně nabízíme rotační rozdělovač EXPERT-TÜNKERS.

S rotačním rozdělovačem zajistíte přívod všech médií a přenos řídícch signálů do zařízení které se otáčejí o 360°.

Prezentace






KROKOVÉ PŘEVODOVKY

KROKOVÁ PŘEVODOVKA eg310KROKOVÁ PŘEVODOVKA


Otočné stoly SOPAP

Do rodiny  TÜNKERS patří i výrobce otočných stolů a převodovek

otočné stoly SOPAP

V případě zájmu nás kontaktujte.
